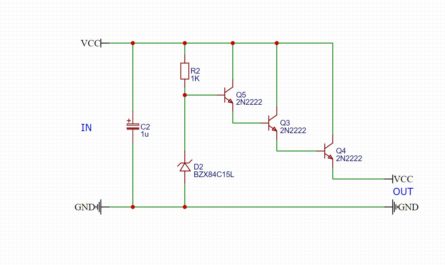

Автор: Всем привет. Рассмотрим как работает регулятор напряжения с ограничением тока. Схема простая и собрать ее при необходимости сможет каждый желающий.
На схеме видно, как резистор R3 соединён последовательно с транзистором VT1, который выполняет роль источника тока. Этот резистор необходим для контроля тока, который подаётся на диод D3.
Как работает регулятор напряжения
На базе транзистора VT1 диоды D2 и D3 создают стабильное напряжение, которое на 1,4 вольта ниже напряжения входа регулятора. Транзистор VT1 остаётся активным, пока падение напряжения из-за тока коллектора транзистора не превысит приблизительно 0,7 вольта на резисторе R1. Когда ток нагрузки начинает увеличиваться, напряжение на R1 усиливается, что в свою очередь приводит к закрытию VT1.
В результате, резистор R3 начинает снижать базовое напряжение на транзисторе VT2, что ведёт к уменьшению выходного напряжения регулятора. Также, поскольку ток влияет на опорный стабилитрон D3, опорное напряжение также уменьшается, что еще больше снижает выходное напряжение. Таким образом, можно ограничить ток, отводимый от регулятора. Падение напряжения на R1 в 0,7 вольта будет означать ограничение тока, поэтому его сопротивление должно составлять 0,7 (желаемое значение ограничения тока). Например – 0,7 Ом для 1 ампера; 0,35 Ом для 2 ампер и так далее.
Прецизионный регулятор напряжения на основе операционного усилителя
Рассмотрим использование операционного усилителя в схеме линейного регулятора напряжения, что позволяет значительно улучшить качество управления. Введение операционного усилителя приводит к значительному увеличению коэффициента усиления, что заметно в работе устройства.
Важно отметить, что в определённых условиях может возникнуть необходимость в коррекции частоты. Это связано с возможными фазовыми сдвигами в контуре, что может привести к колебаниям на различных уровнях нагрузки. Кроме того, хотя смещение для операционного усилителя можно получать напрямую от регулятора, практичнее использовать дополнительный источник низкого напряжения для уменьшения потребления энергии.
Если регулятор предназначен для настройки или снижения выходного напряжения до нуля вольт, как это часто требуется в лабораторных источниках питания, может потребоваться источник отрицательного напряжения для нормальной работы операционного усилителя.
Я рассмотрел схему, как работает регулятор напряжения с ограничением по току, с использованием транзистора и операционного усилителя. Схемы простые, и при необходимости собрать ее сможет любой желающий.
