Автор: В этой статье рассмотрим простую схему – индикатор громкости. В данном случае, беспроводной индикатор громкости музыки.
Беспроводной индикатор громкости — это электронное устройство, предназначенное для определения уровней громкости музыкального сигнала и преобразования их в подсветку на светодиодной панели. Эта простая схема создает яркий световой эффект, реагируя на музыкальные частоты в окружающей среде и подсвечивая 10 светодиодов, которые обозначают уровень громкости.
Предупреждение: Работа с электричеством может быть опасной, поэтому всегда следуйте правилам безопасности.
Где можно использовать индикатор громкости
Данная схема идеально подходит для использования в местах, где звучит музыка и проходят развлекательные мероприятия, такие как вечеринки, фестивали и встречи. Поскольку устройство является беспроводным, оно не требует физического подключения, что делает его удобным и портативным.
Схема может получать питание от 3-вольтовой батареи или зарядного устройства для мобильного телефона и легко подключается в любом месте концертного зала, создавая световые эффекты, синхронизированные с музыкой.

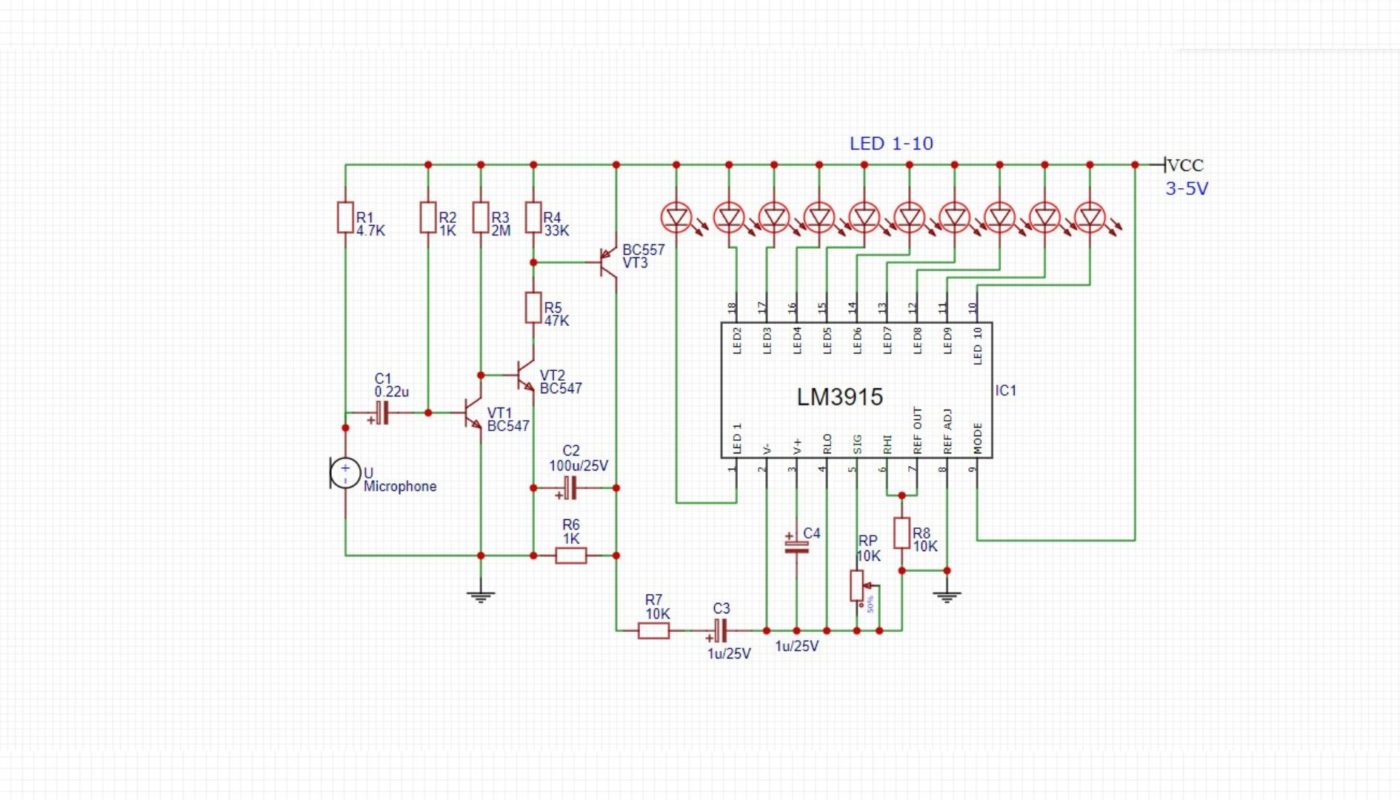

Принцип работы схемы индикатора громкости
Схема состоит из двух основных элементов:
1. Усилитель микрофона
2. Процессор для цифрового светодиодного дисплея, основанный на микросхеме LM3915.

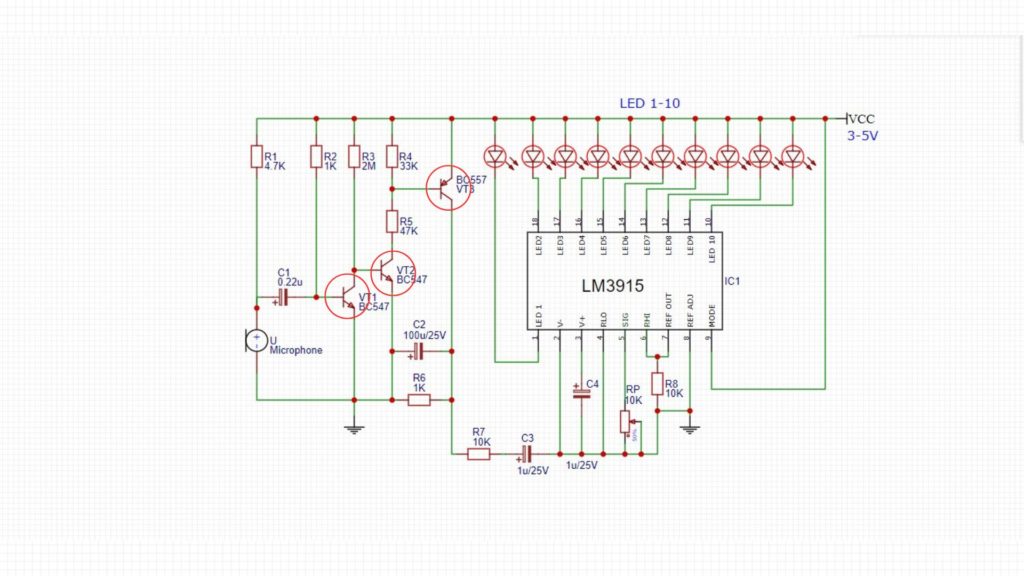

Транзисторы VT1, VT2 и VT3 образуют простую схему микрофонного усилителя, которая усиливает слабые звуковые сигналы, фиксируемые в окружающей атмосфере, до достаточно высокого уровня напряжения на коллекторе транзистора VT3.

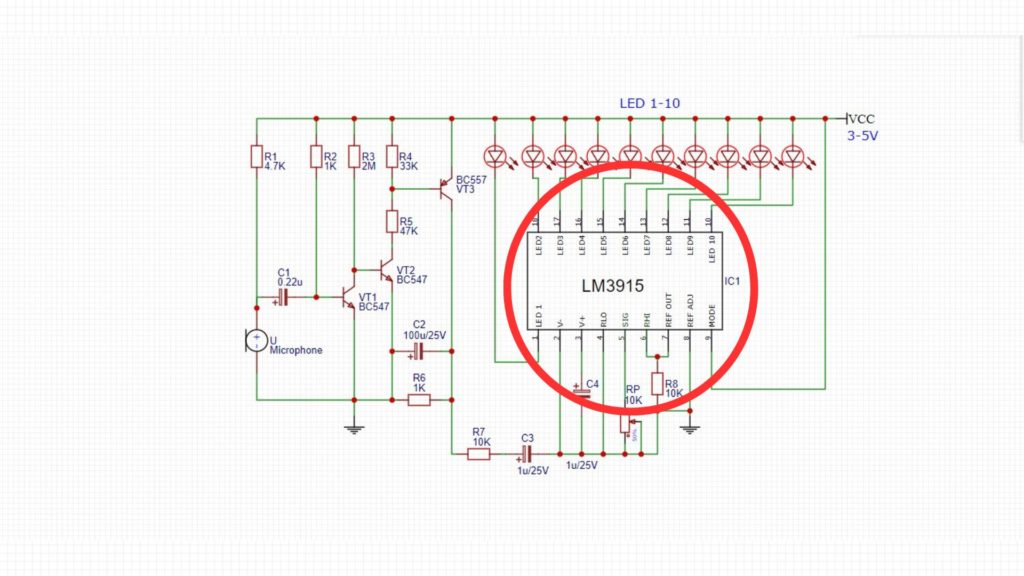

Микросхема LM3915 настроена на работу как детектор напряжения и драйвер для светодиодов. Изменения напряжения на пятом выходе микросхемы конвертируются в последовательное загорание до 10 светодиодов, подключенных к ее выходам. Это означает, что при минимальном поступающем напряжении загорится первый светодиод, а по мере увеличения громкости последовательно будут загораться остальные светодиоды. При максимальном значении активности загорится последний, десятый светодиод.
Если уровень громкости понижается, процесс собирается в обратном порядке, создавая эффект непрерывного колебания светодиодов, который прекрасно дополняет музыку. Максимальный диапазон обнаружения можно настроить с помощью предустановленного переменного резистора на 10K, подключенного к тому же контакту микросхемы.
Сигнал от микрофона подается на пятый выход LM3915, который распознает изменения амплитуды музыкальных сигналов и соответственно мигает светодиоды. Значения конденсаторов C2 и резистора R6 могут быть изменены для настройки времени реакции последовательности: более высокие значения замедляют мигание светодиодов, тогда как низкие делают мигание быстрее.
Список комплектующих для схемы
– R1 = 4.7kΩ
– R2, R6, R9 = 1kΩ
– R3 = 2MΩ
– R4 = 33kΩ
– R5 = 470Ω
– R7 = 10kΩ
– Предустановка R8 = 10kΩ
– Конденсатор C1 = 0.22µF
– C2 = 100µF/16В или 25В
– C3, C4 = 1µF/16В или 25В
– Транзисторы VT1, VT2 = BC547
– Транзистор VT3 = BC557
– Микрофон = электретный микрофон
– Светодиоды = 5mm красные светодиоды, 20mA, или по желанию.

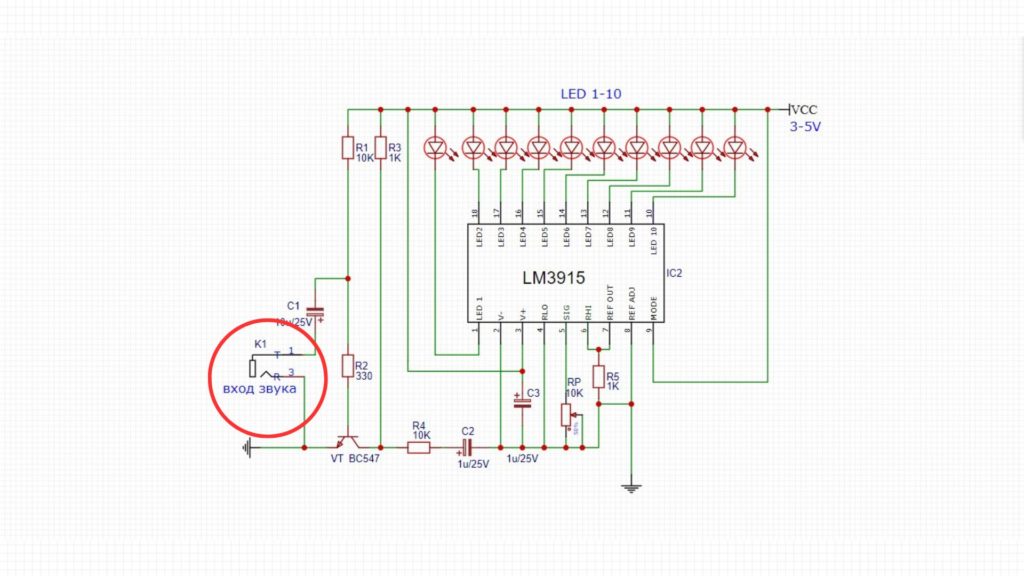

Схема с подключение звука по кабелю
Пользователи, которым не нужна функция беспроводного определения уровня громкости музыки, могут модифицировать схему, исключив усилитель микрофона.
Существует возможность подключить схему непосредственно к USB или 3,5-миллиметровому выходу мобильного телефона. Также можно подключить выход к динамикам для достижения более высокого качества индикации уровня громкости.
Я рассмотрел две простые схемы индикации уровня громкости. Которая поможет украсить вашу вечеринку и прослушивание музыки. Схемы простые и собрать их при необходимости сможет каждый желающий. На этом все, пишите ваши комментарии, подписывайтесь на канал, ставьте лайки. До новых встреч в следующих видео на моем канале.
